Проколка, прошивка, пробивка и раздача отверстий

Проколка, прошивка и пробивка применяются для образования в заготовках сквозных отверстий, несквозных полостей и пазов, а раздача для увеличения диаметров отверстий (рис. 1).

Проколкой выполняют в заготовке отверстия без удаления металла в отходы. С помощью этой операции получают отверстия в заготовках толщиной до 25 мм (рис. 1, а). Для этого на очищенную поверхность наличника наковальни 4 ставят подкладное кольцо 3 с отверстием больше размеров пробойника 1 на 0,1 толщины пробиваемой заготовки 2. Исходную заготовку нагревают до температуры несколько выше температуры конца ковки. Например, заготовку из углеродистых конструкционных сталей нагревают до температуры 900 ... 1000°С. Нагретую заготовку кладут на подкладное кольцо так, чтобы место будущего отверстия совпало с отверстием в кольце. Сверху на заготовку устанавливают пробойник и ударяют по нему молотком или кувалдой до получения отверстия. Иногда можно обойтись без подкладного кольца, используя отверстия в наковальне или заменив его формой, в которой имеются отверстия разных диаметров и форм.

Прошивкой выполняют несквозные полости (углубления) в заготовке за счет свободного вытеснения металла кузнечным инструментом. Глухие полости или пазы получают в заготовках, предназначенных для изготовления сложных по форме (фасонных) поковок с углублениями и перед пробивкой сквозных отверстий (рис. 1, б).

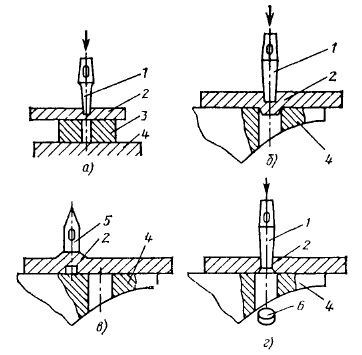

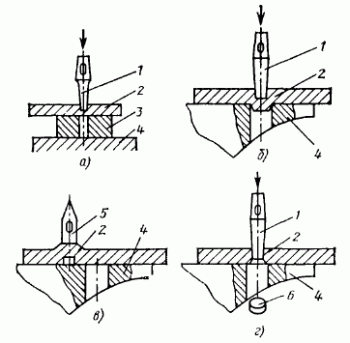

Рис. 1. Способы образования отверстий

Пробивкой выполняют в заготовках отверстия или формируют пазы путем сдвига с удалением металла в отходы. При пробивке отверстий небольшого диаметра (до 30 мм) применяют пробойники с различной формой сечения рабочей части. Использование пробойников удобно тем, что они имеют деревянную ручку, за которую их удобно держать в процессе пробивки отверстий, чем обеспечивается высокая безопасность работы. Для пробивки отверстий больших диаметров применяют прошивки. Хорошая и правильная заточка кромок пробойников и прошивней обеспечивает хорошее качество поверхностей пробитых отверстий. Конусная форма рабочей части пробойников облегчает извлечение их из заготовки и позволяет получать отверстия разных размеров при внедрении их на разную глубину.
