Кузнечные горны

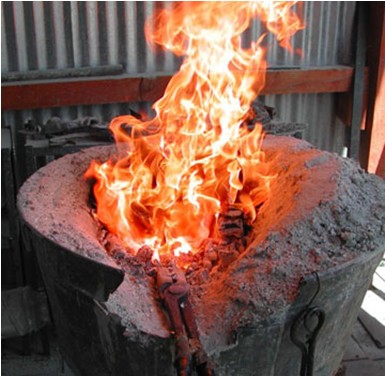

Кузнечные горны являются простейшим оборудованием для нагревания металла. Они применяются во всех кузницах на машиностроительных предприятиях. В зависимости от назначения, конструктивных особенностей и вида топлива горны разделяются на стационарные и переносные, открытые и закрытые, одноогневые и многоогневые, для работы на твердом, жидком и газообразном топливе.

В кузницах наиболее часто применяют стационарные горны открытого типа, изготовленные самими кузнецами или рабочими ремонтных мастерских из металла, а иногда из кирпича. Чаще горны делают одноогневыми, а двухогневые и многоогневые используют, когда в одной кузнице работают несколько кузнецов. Практически сколько кузниц, столько и горнов со своими конструктивными особенностями. Это зависит от имеющегося в наличии металла, из которых делают горн, места для установки и других факторов. Однако, в принципе, все горны имеют одни и те же элементы, определяемые их назначением.

Воздух, требующийся для горения топлива, практически всегда подается к очагам горения топлива осевыми или центробежными серийными вентиляторами, установленными с наружной стороны стены на улице. К очагам горения топлива воздух поступает по металлическим трубам. Сведения о подаче воздуха и очагам горения топлива мехами имеются в работе.

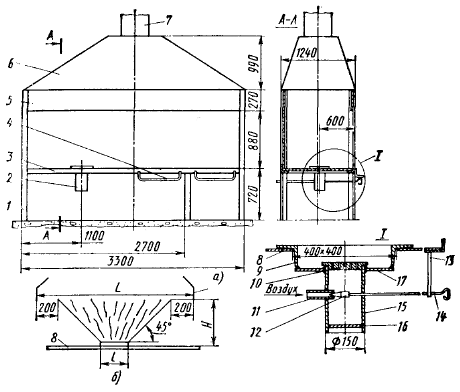

Стационарный одноогневой металлический горн открытого типа (рис. 1, а) состоит из рамы, сваренной из уголков 1 и 3 с размерами в сечении 60x60 мм. Лист 8 толщиной 6 мм уложен в раму и выполняет функцию стола. В этом листе имеется отверстие 400x400 мм, в которое устанавливается фурма 2 с горновым гнездом, состоящая из уголков 9 сечением 40x40 мм, трубы 15 диаметром 150 и длиной 250 мм, предназначенной для приема воздуха и сбора золы, листа 17, соединяющего уголки с трубой 15, и заглушки 16, которая выполнена из алюминиевого листа и удерживается в трубе 15 за счет трении и предназначена для сбора золы и герметизации воздушной струи. Колосник 10 сделан из листовой стали толщиной 20 мм. В нем просверлено 13 отверстий диаметром 8 мм. К раме приварены вешалки 4 для клещей. Зонт 6 имеет козырек 5 и вытяжную трубу 7, которые выполнены из листовой стали толщиной 2 мм. Воздух от вентилятора поступает в фурму по трубе 11. Подача воздуха регулируется конусом 12 через ручку 14, конец которой поддерживается скобой 13. В горновое гнездо засыпается и поджигается уголь, образуется очаг горения топлива. При этом зола просыпается через отверстие в колоснике и задерживается на заглушке. При заполнении трубы колосник снимают, заглушку выбивают сверху и удаляют золу.

Рис. 1. Стационарный металлический кузнечный горн
