Кузнечная мастерская - типы кузниц

В кузницах на промышленных не машиностроительных предприятиях и в сельских хозяйствах изготовляют поковки или готовые детали для ремонта машин, телег и саней, а также подковывают лошадей. В настоящее время типовых зданий для кузниц не имеется. Они обычно занимают часть какого-либо промышленного здания и не всегда имеют непосредственный выход на улицу.

Расстановка оборудования всегда зависит от размеров и конфигурации площади в помещении кузницы, от типа и числа размещаемого оборудования, от людей, которые выполняют эту работу, и других факторов. Однако в любом случае надо помнить основное правило, что кузнецу и членам его бригады должно быть удобно и безопасно работать, не делая при этом лишних движений.

В то же время необходимо выполнять рекомендации по соблюдению норм на расстояния между оборудованием. Следовательно, по правилам размещения оборудования в кузницах затруднительно сделать какие-то рекомендации, а по видам работ и оборудованию, необходимому для выполнения их, существующие современные кузницы условно можно разделить на следующие типы.

Кузницы I типа наиболее распространены и предназначены для выполнения кузнечных работ при ремонте машин на промышленных не машиностроительных предприятиях. Пример размещения оборудования в кузнице Краснобродского угольного карьера в Кузбассе показан на рис. 1. Помещение этой кузницы является частью здания ремонтных мастерских и расположено смежно с участком по обработке деталей механическим способом. В этой кузнице куют достаточно тяжелые поковки, которые затруднительно прогреть в горне, поэтому для нагрева их применяют нагревательную печь, работающую на мазуте. Мазут из бака, закрепленного на стене, поступает в печь по трубопроводу. При входе этого трубопровода в печь к нему подводится струя воздуха от системы подачи воздуха к горновому гнезду. Мазут вместе с воздухом поступает в нагревательную камеру печи, где сгорает и нагревает размещенные там заготовки.

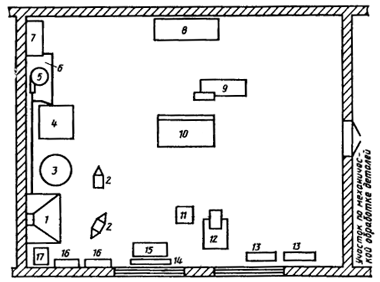

Рис. 1. Размещение оборудования в кузнице I типа:

1 — одноогневой металлический горн; 2 — наковальня; 3 — бак с водой; 4 — нагревательная печь; 5 — вентилятор; 6 — трубопровод для подачи мазута; 7 — бак с мазутом; 8 — место для заготовок; 9 — ножницы; 10 — правильная плита; 11 — столик для инструмента; 12 — пневматический молот; 13 — пирамида для инструмента, используемого при ковке на молотах; 14 — скамейка; 15 — деревянный стол; 16 — шкафы для инструмента при ручной ковке; 17 - ящик с углем
